使用教學

Powered by

ELEMENTs Structure Team

1. 每種物件的圖層要一致。

2. 請確認黃色標題後面是否有括號，括號內部需要有英文的樓層名稱。例如：在「地下五層結構平面圖」後面加上(B5F)，「五層至六層結構平面圖」後面加上(5F-6F)。

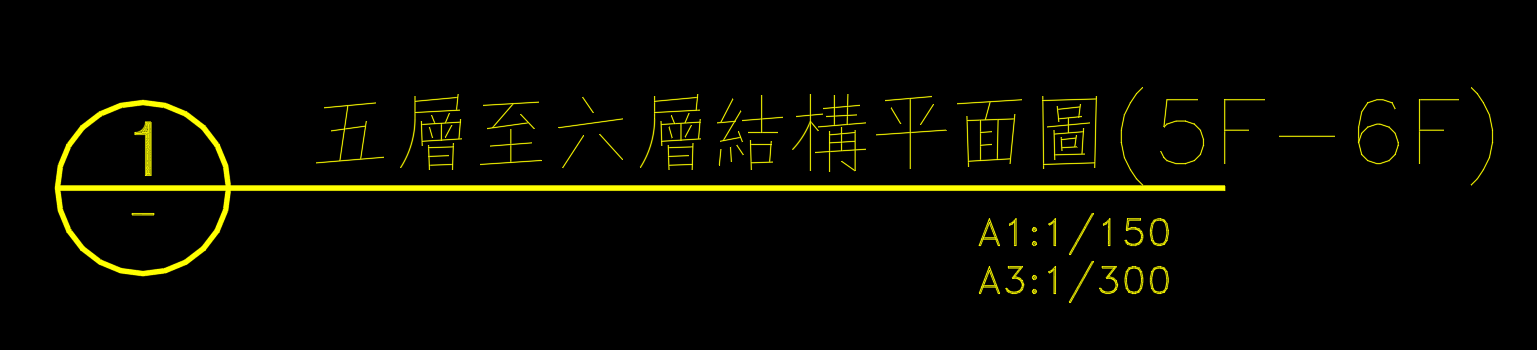

   • 範例圖：

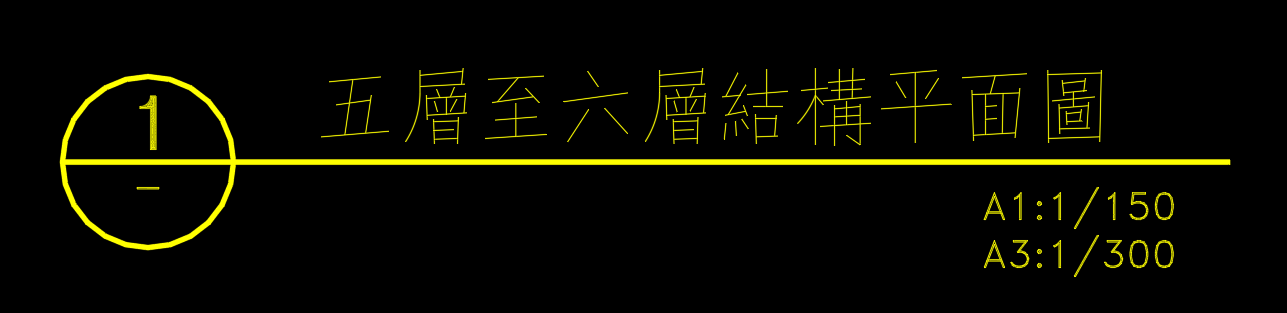

   • 如下圖，如果沒有後面的括號和樓層，會導致樓層讀取失敗的問題。




3. 顯示樓層的字串中，「2-5F」，「3F~6F」，「3F,5F,7F」等等都是可接受的，但盡量避免中文字元，可能會變成西班牙文亂碼。

   • 如下圖，使用中文頓號的話，文字顯示的內容會變成'¡B'，容易導致樓層讀取錯誤的問題。






4. 在一個圖框中，盡量只放一張圖，如果要放兩張以上的圖，請將黃色標題放在圖的下方，比較不容易出錯。

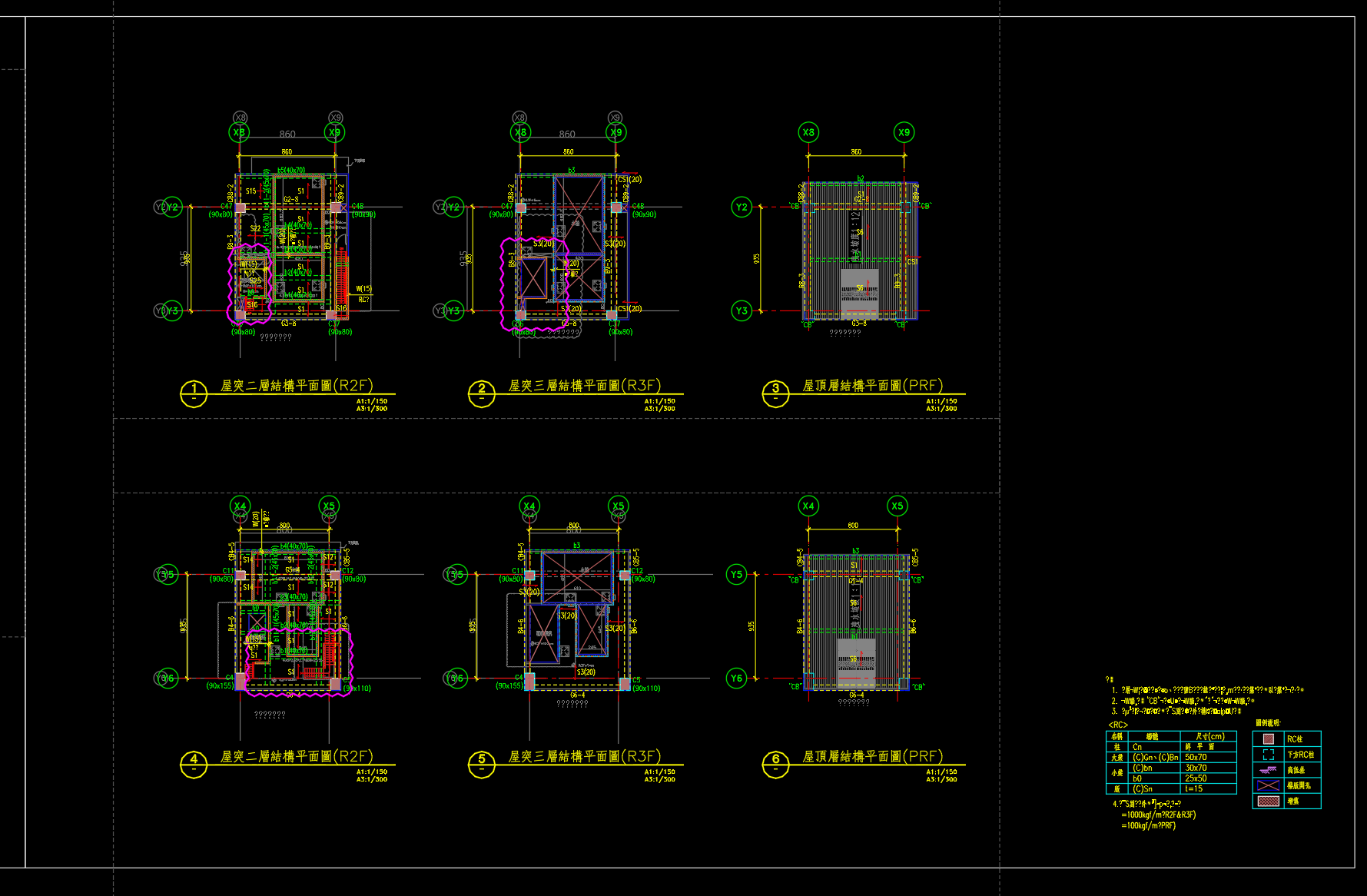

   • 範例圖：

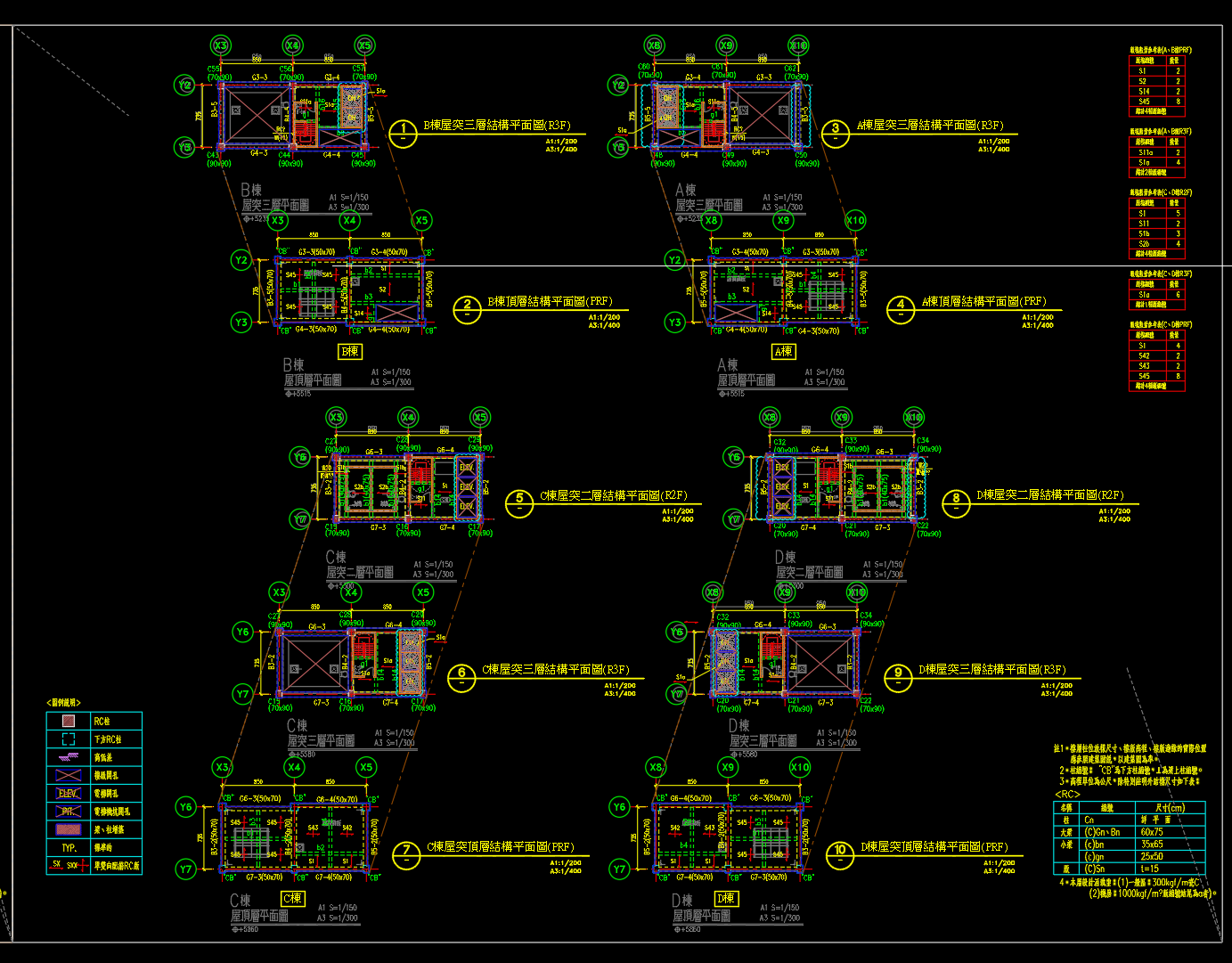

   • 如下圖，如果將黃色標題都在圖的右方，容易導致梁跟樓層配對錯誤。




5. 在柱配筋圖中，請注意不要有多餘的表格線，容易造成讀取錯誤。

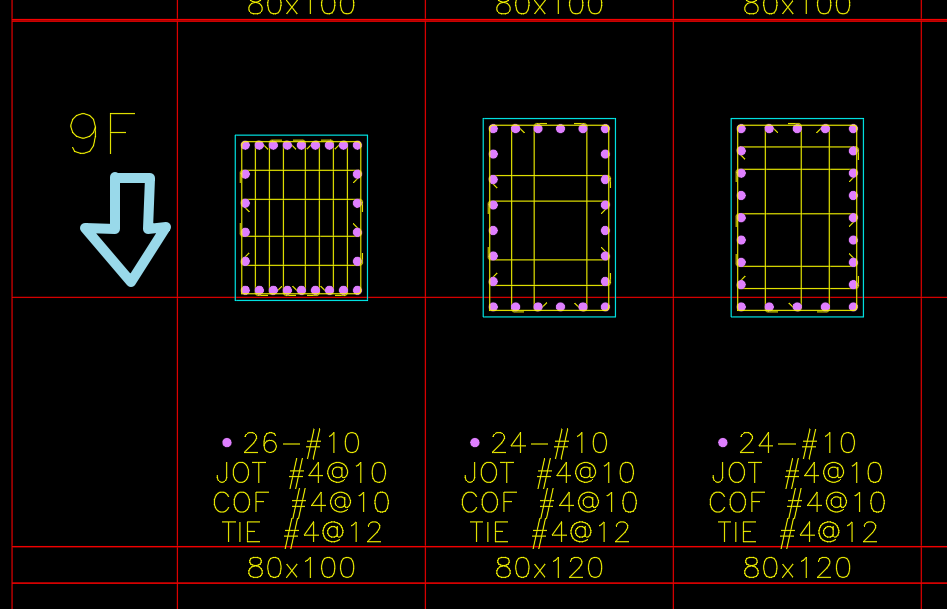

   • 如下圖，藍色箭頭⬇指的是多餘的表格線，這會導致9樓的柱讀取錯誤。




核對XS-BEAM結果

1. 大梁.txt

   內容: 出現在XS-PLAN但沒有出現在XS-BEAM或出現在XS-BEAM但沒有出現在XS-PLAN的大梁。

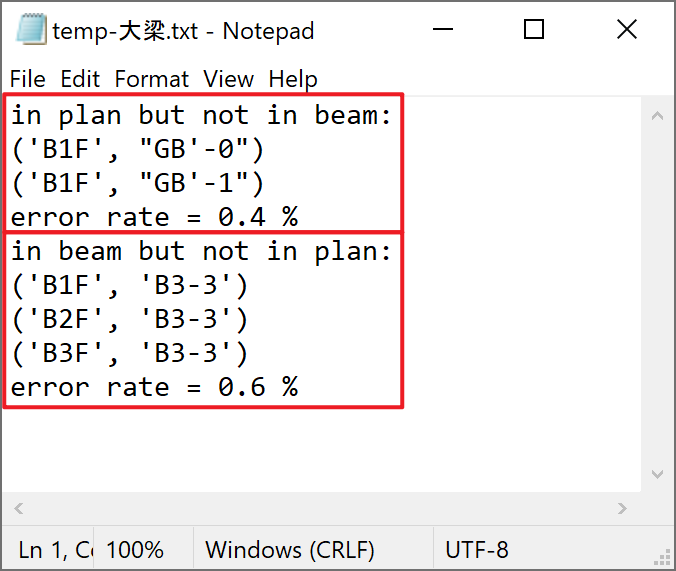

   圖例:




   以in plan but not in beam的('B1F', "GB'-0")為例，表示B1F的GB'-0這根大梁有出現在XS-PLAN裡面，卻沒有出現在XS-BEAM。如果錯誤率過高的話，可以檢查看看圖層有沒有誤填，或者檢查圖是否符合注意事項的規範。

2. 小梁.txt

   內容: 出現在XS-PLAN但沒有出現在XS-BEAM或出現在XS-BEAM但沒有出現在XS-PLAN的小梁。

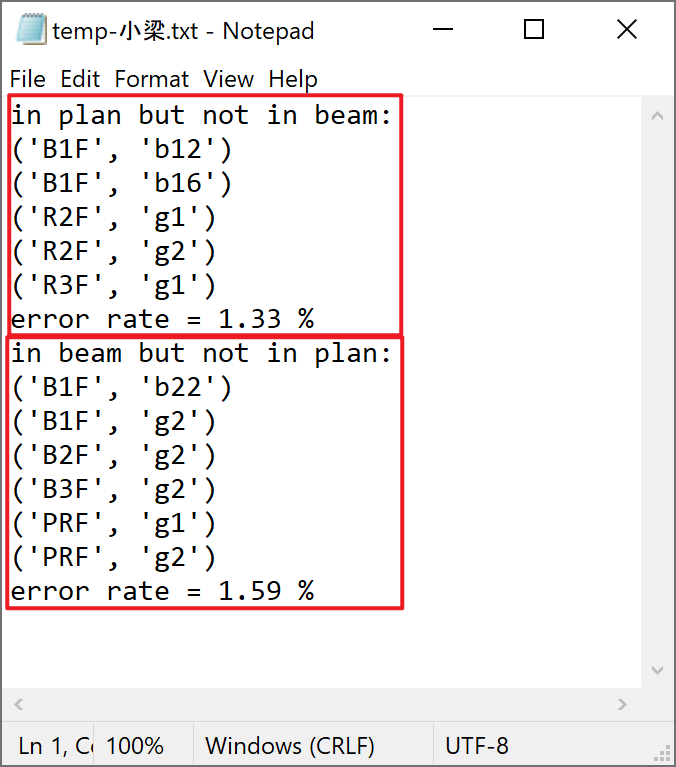

   圖例:




   以in plan but not in beam的('B1F', 'b12')為例，表示B1F的b12這根小梁有出現在XS-PLAN裡面，卻沒有出現在XS-BEAM。一樣，如果錯誤率過高的話，可以檢查看看圖層有沒有誤填，或者檢查圖是否符合注意事項的規範。

3. MARKON-XS-BEAM.dwg

   內容: 將出現在XS-BEAM但沒有出現在XS-PLAN的大梁與小梁用紅色框線標註(圖層為S-CLOUD後面接當日日期)。

4. MARKON-XS-PLAN.dwg

   內容:
   1. 將出現在XS-PLAN但沒有出現在XS-BEAM的大梁與小梁用紅色框線標註(圖層為S-CLOUD後面接當日日期)。
   2. 將XS-PLAN中文字敘述之尺寸和圖中複線寬度不一致的大梁與小梁用淺藍色框線標註。

核對XS-COL結果

1. column.txt

   內容: 出現在XS-PLAN但沒有出現在XS-COL、出現在XS-COL但沒有出現在XS-PLAN或兩邊尺寸不相同的柱。

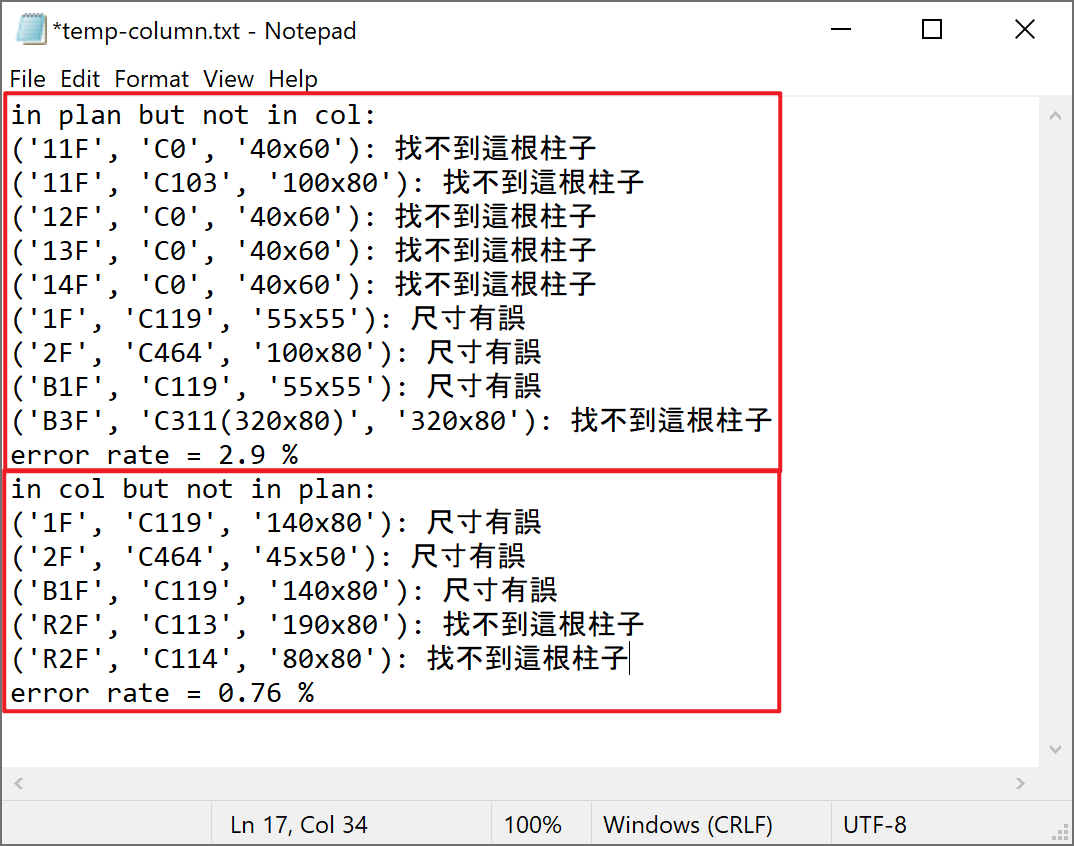

   圖例:



   有兩種錯誤訊息，分別為'找不到這根柱子'以及'尺寸有誤'。

2. MARKON-XS-COL.dwg

   內容: 將出現在XS-COL但沒有出現在XS-PLAN或兩邊尺寸不相同的柱用紅色框線標註(圖層為S-CLOUD後面接當日日期)。

3. MARKON-column-XS-PLAN.dwg

   內容: 將出現在XS-PLAN但沒有出現在XS-COL或兩邊尺寸不相同的柱用紅色框線標註(圖層為S-CLOUD後面接當日日期)。
